分析CLH锁 、MCS锁

原博客地址

一、引文

1. SMP(Symmetric Multi-Processor)

　　对称多处理器结构，指服务器中多个CPU对称工作，每个CPU访问内存地址所需时间相同。其主要特征是共享， 包含对CPU，内存，I/O等进行共享。SMP能够保证内存一致性，但这些共享的资源很可能成为性能瓶颈，随着CPU数 量的增加，每个CPU都要访问相同的内存资源，可能导致内存访问冲突，可能会导致CPU资源的浪费。常用的PC机就 属于这种。

2 NUMA(Non-Uniform Memory Access)

　　非一致存储访问，将CPU分为CPU模块，每个CPU模块由多个CPU组成，并且具有独立的本地内存、I/O槽口等，模块 之间可以通过互联模块相互访问，访问本地内存的速度将远远高于访问远地内存(系统内其它节点的内存)的速度，这也 是非一致存储访问的由来。NUMA较好地解决SMP的扩展问题，当CPU数量增加时，因为访问远地内存的延时远远超过本地 内存，系统性能无法线性增加。

二、CLH

　　CLH(Craig, Landin, and Hagersten locks): 是一个自旋锁，能确保无饥饿性，提供先来先服务的公平性。 CLH锁也是一种基于链表的可扩展、高性能、公平的自旋锁，申请线程只在本地变量上自旋，它不断轮询前驱的状态， 如果发现前驱释放了锁就结束自旋。

　　当一个线程需要获取锁时：

  • 1.创建一个的QNode，将其中的locked设置为true表示需要获取锁
  • 2.线程对tail域调用getAndSet方法，使自己成为队列的尾部，同时获取一个指向其前趋结点的引用myPred
  • 3.该线程就在前趋结点的locked字段上旋转，直到前趋结点释放锁
  • 4.当一个线程需要释放锁时，将当前结点的locked域设置为false，同时回收前趋结点

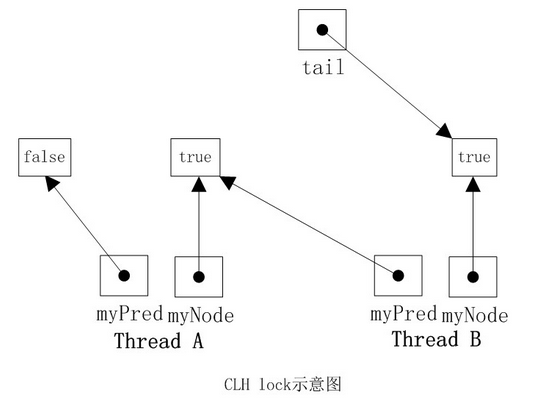

如下图，线程A需要获取锁，其myNode域为true，tail指向线程A的结点，然后线程B也加入到线程A后面，tail指向线程B的结点。 然后线程A和B都在其myPred域上旋转，一旦它的myPred结点的locked字段变为false，它就可以获取锁。明显线程A的myPred locked域 为false，此时线程A获取到了锁。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

public class CLHLock implements Lock {
    AtomicReference<QNode> tail ;
    ThreadLocal<QNode> myPred;
    ThreadLocal<QNode> myNode;

    public CLHLock() {

         tail = new AtomicReference<QNode>(new QNode());
        myNode = new ThreadLocal<QNode>() {
            protected QNode initialValue() {
                return new QNode();
            }
        };
        myPred = new ThreadLocal<QNode>() {
            protected QNode initialValue() {
                return null;
            }
        };
    }

    @Override
    public void lock() {
        QNode qnode = myNode.get();
        qnode.locked = true;
        QNode pred = tail.getAndSet(qnode);
        myPred.set(pred);
        //自旋判断前趋结点的locked
        while (pred.locked) {
        }
    }

    @Override
    public void unlock() {
        QNode qnode = myNode.get();
        qnode.locked = false;
        myNode.set(myPred.get());
    }
}

三、CLH分析

　　CLH队列锁的优点是空间复杂度低（如果有n个线程，L个锁，每个线程每次只获取一个锁，那么需要的存储空间是O（L+n），n个线程有n个 myNode，L个锁有L个tail），CLH的一种变体被应用在了JAVA并发框架中(AbstractQueuedSynchronizer.Node)。CLH在SMP系统结构下该法是非 常有效的。但在NUMA系统结构下，每个线程有自己的内存，如果前趋结点的内存位置比较远，自旋判断前趋结点的locked域，性能将大打折扣， 一种解决NUMA系统结构的思路是MCS队列锁。

四、MCS

　　MCS Spinlock (John Mellor-Crummey和Michael Scott)是一种基于链表的可扩展、高性能、公平的自旋锁，申请线程只在本地变量上自旋， 直接前驱负责通知其结束自旋，从而极大地减少了不必要的处理器缓存同步的次数，降低了总线和内存的开销。

　　MSC与CLH最大的不同并不是链表是显示还是隐式，而是线程自旋的规则不同:CLH是在前趋结点的locked域上自旋等待，而MCS是在自己的 结点的locked域上自旋等待。正因为如此，它解决了CLH在NUMA系统架构中获取locked域状态内存过远的问题。

　　MCS队列锁的具体实现如下：

  • a. 队列初始化时没有结点，tail=null
  • b. 线程A想要获取锁，于是将自己置于队尾，由于它是第一个结点，它的locked域为false
  • c. 线程B和C相继加入队列，a->next=b,b->next=c。且B和C现在没有获取锁，处于等待状态，所以它们的locked域为true，尾指针指向线程C对应的结点
  • d. 线程A释放锁后，顺着它的next指针找到了线程B，并把B的locked域设置为false。这一动作会触发线程B获取锁

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

public class MCSLock implements Lock {
    AtomicReference<QNode> tail;
    ThreadLocal<QNode> myNode;

    @Override
    public void lock() {
        tail = new AtomicReference<QNode>(new QNode());
        QNode qnode = myNode.get();
        QNode pred = tail.getAndSet(qnode);
        if (pred != null) {
            qnode.locked = true;
            pred.next = qnode;

            // wait until predecessor gives up the lock
            while (qnode.locked) {
            }
        }
    }

    @Override
    public void unlock() {
        QNode qnode = myNode.get();
        if (qnode.next == null) {
            if (tail.compareAndSet(qnode, null))
                return;

            // wait until predecessor fills in its next field
            while (qnode.next == null) {
            }
        }
        qnode.next.locked = false;
        qnode.next = null;
    }

    class QNode {
        boolean locked = false;
        QNode next = null;
    }
}

五、CLH VS MCS差异：

    1. 从代码实现来看，CLH比MCS要简单得多。
    1. 从自旋的条件来看，CLH是在前驱节点的属性上自旋，而MCS是在本地属性变量上自旋。
    1. 从链表队列来看，CLH的队列是隐式的，CLHNode并不实际持有下一个节点；MCS的队列是物理存在的。
    1. CLH锁释放时只需要改变自己的属性，MCS锁释放则需要改变后继节点的属性。
